Stoccaggio per carichi lunghi: sistemi, configurazioni e guida alla selezione

Perché i carichi lunghi richiedono uno storage specifico

I carichi lunghi (tubi di acciaio, estrusioni di alluminio, legname, tondo per cemento armato, tubi di plastica, tessuti arrotolati e profili strutturali) condividono un problema di stoccaggio che le scaffalature per pallet standard non possono risolvere: la loro lunghezza. Una barra d'acciaio di 6 metri conservata sul pavimento occupa un'impronta fissa per tutta la sua lunghezza, blocca l'inventario adiacente, crea pericolo di inciampo e rotolamento per chiunque lavori nelle vicinanze e non fornisce alcuna protezione contro i danni superficiali derivanti dal contatto con il suolo o altri materiali. Quando si accumulano dozzine o centinaia di pezzi di questo tipo, il pavimento del magazzino diventa una passività piuttosto che una risorsa.

Le conseguenze sono misurabili. Secondo una ricerca del 2025 del Material Handling Institute, le strutture che utilizzano l'impilaggio a pavimento per materiali lunghi riportano fino al 35% in più di spazio utilizzabile recuperato dopo l'installazione di scaffalature appositamente costruite e una riduzione del 50% degli infortuni durante la movimentazione dei materiali. Oltre alla riduzione degli infortuni, un adeguato stoccaggio di carichi lunghi elimina la flessione e la deformazione che si verifica quando i pezzi non supportati poggiano in modo non uniforme su altri materiali: danni invisibili al momento dell'immissione ma che diventano costosi quando un cliente rifiuta stock deformati.

Il mercato offre cinque distinte architetture di sistema per lo stoccaggio di carichi lunghi. Ciascuno serve una diversa combinazione di tipo di carico, peso, frequenza di recupero e planimetria. Scegliere quello sbagliato significa pagare un costo di capitale per un sistema che sottoperforma o complica eccessivamente le operazioni quotidiane. Le sezioni seguenti analizzano ciascuna opzione e le condizioni in cui costituisce la specifica corretta.

Cinque tipi di sistema per lo stoccaggio di carichi lunghi

I sistemi di stoccaggio per carichi lunghi non sono intercambiabili. Le seguenti cinque categorie rappresentano gli approcci architettonici principali a disposizione dei progettisti di magazzini, dei centri di servizio dei metalli, delle officine di fabbricazione e delle strutture di distribuzione:

• Scaffalature a sbalzo: Bracci orizzontali sporgenti da colonne verticali. Nessun montante frontale. La soluzione dominante per materiali di lunghezza variabile, di forma irregolare o molto pesanti che richiedono l'accesso con carrelli elevatori o gru.
• Scaffalature a nido d'ape: Una griglia di singoli tubi o canali orizzontali, ciascuno contenente un singolo fascio o pezzo. Densità di storage estremamente elevata con controllo della posizione individuale. Ideale per operazioni con un numero elevato di SKU in cui la tracciabilità a livello di pezzo è essenziale.
• Sistemi di stoccaggio verticali (verticali): Materiali immagazzinati in punta in divisori o fessure verticali. Riduce al minimo l'ingombro sul pavimento per lunghezze inferiori. Comune nelle officine e nelle celle di fabbricazione dove lo spazio è il vincolo principale.
• Sistemi dinamici (flusso) a carico lungo: Le guide inclinate consentono al materiale di scorrere in avanti per gravità quando i pezzi anteriori vengono rimossi. Adatto per operazioni ad alto turnover con sezione trasversale del materiale costante dove è richiesta la rotazione FIFO.
• Sistemi automatizzati di stoccaggio a carico lungo (ALSS): Meccanismi di recupero controllati da computer che consegnano fasci o lunghezze specifiche a un punto di uscita fisso. L'opzione a più alta densità e con minor manodopera per operazioni con grandi scorte e profili di materiali coerenti.

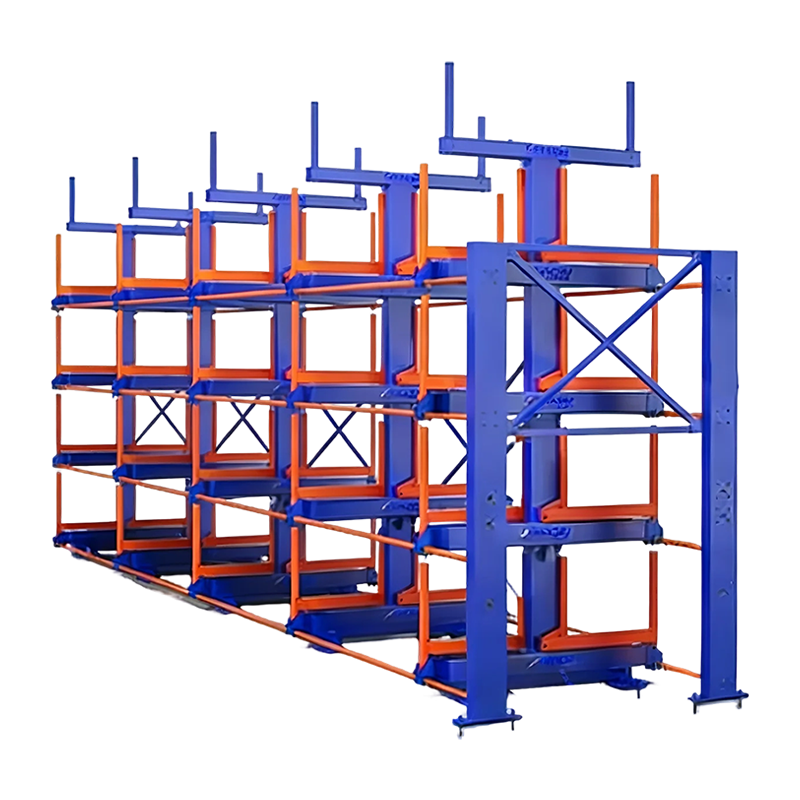

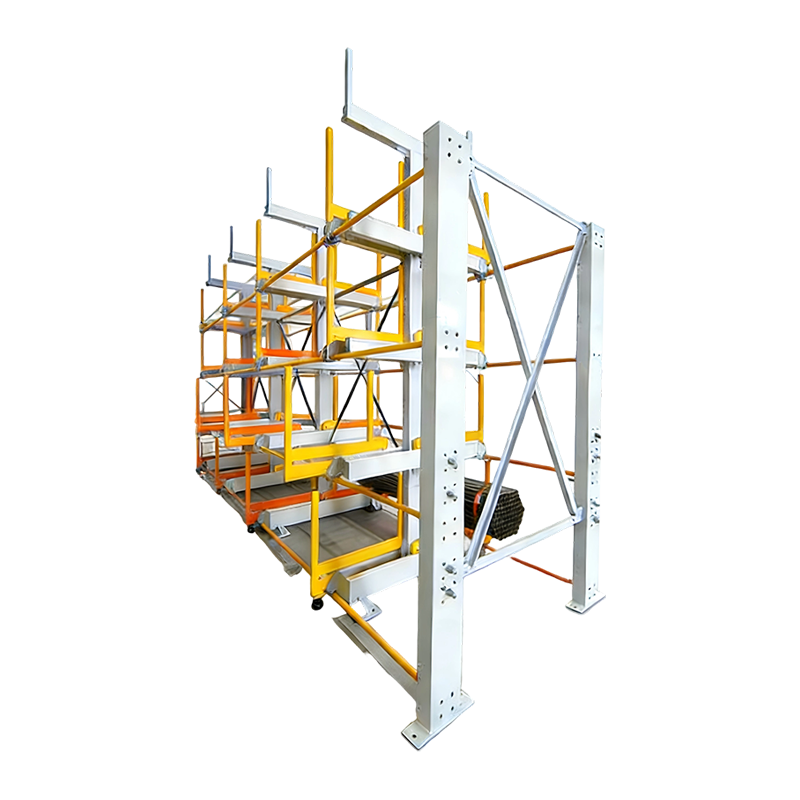

Scaffalature cantilever: lo standard del settore

Le scaffalature cantilever sono il sistema di stoccaggio per carichi lunghi più diffuso a livello globale e per una buona ragione: possono ospitare la più ampia gamma di tipi di materiali, lunghezze e pesi senza richiedere una geometria fissa del compartimento. I bracci vengono posizionati a qualsiasi altezza lungo la colonna con incrementi di 75–100 mm, regolati senza strumenti nella maggior parte dei sistemi moderni e estesi o accorciati man mano che i profili di inventario cambiano nel tempo. Nessun altro sistema offre la stessa combinazione di flessibilità, capacità di carico e accessibilità.

Il sistema è composto da tre elementi strutturali: il base (una fondazione ancorata al pavimento che fornisce stabilità laterale), il colonna (il montante verticale che trasporta tutti i carichi trasferiti) e il braccia (proiezioni orizzontali su cui poggiano i materiali). I bracci sono disponibili con lunghezze da 300 mm a 1.800 mm; la regola pratica è quella di selezionare una lunghezza del braccio almeno pari alla profondità totale del materiale immagazzinato, senza che la sporgenza superi la metà della distanza del montante alle estremità dei bracci.

Due metodi di costruzione definiscono il livello di prestazione strutturale:

• Rotolato (da leggero a medio carico): Prodotto in lamiera di acciaio laminata a freddo, assemblaggio imbullonato, bracci generalmente con portata fino a 700 kg ciascuno. Più veloce da installare, conveniente per carichi inferiori a 1.500 kg per braccio. Preferibile uso interno.
• Strutturale (pesante): Costruzione con travi a I o canali a C laminati a caldo, imbullonati con elementi di fissaggio ad alta resistenza, bracci con portata da 900 kg a oltre 3.000 kg ciascuno. Adatto per piazzali esterni (disponibile finitura zincata), carico con carroponte e ambienti con esposizione all'impatto del carrello elevatore.

Le opzioni di configurazione definiscono ulteriormente le prestazioni spaziali del sistema:

• Unilaterale: Braccia su una sola faccia. Posizionato contro un muro per massimizzare lo spazio sul pavimento. Ideale laddove lo stoccaggio perimetrale della parete è la strategia principale.
• Doppia faccia: Bracci su entrambe le facce della stessa colonna. Raddoppia la capacità di storage per ingombro di colonna. Richiede l'accesso al corridoio da entrambi i lati; ottimale per installazioni indipendenti nel corpo del magazzino.
• A sbalzo mobile: Unità mono o bifacciali montate su guide a pavimento con azionamento elettrico. I corridoi vengono creati solo quando è necessario l'accesso, aumentando la densità del 30-50% rispetto ai sistemi statici a parità di superficie.

I sistemi a sbalzo sono conformi agli standard prestazionali strutturali, tra cui ANSI/RMI MH16.1, che regola i valori di carico, i limiti di deflessione e la progettazione delle colonne per i sistemi di scaffalature industriali. Le strutture dovrebbero richiedere la documentazione tecnica che dimostri la conformità a questo standard e ai requisiti sismici locali, ove applicabile, prima di acquistare qualsiasi installazione a sbalzo. Esplora la nostra gamma completa di sistemi di scaffalature per lo stoccaggio di materiali lunghi , comprese le configurazioni monofacciale, bifacciale e per carichi pesanti per applicazioni sia interne che esterne.

Sistemi a nido d'ape e a casella: massima densità di stoccaggio

Laddove le scaffalature a sbalzo immagazzinano più pezzi per livello del braccio e li recuperano con un carrello elevatore o una gru, lo stoccaggio a nido d'ape assegna a ogni singolo pacco, barra o lunghezza il proprio canale orizzontale dedicato. Il sistema è una griglia di tubi quadrati o rotondi, in genere di sezione trasversale da 150 mm a 400 mm, impilati in un telaio strutturale e accessibili dalla parte anteriore tramite un carrello di recupero specializzato, un caricatore laterale o un estrattore automatizzato.

Il vantaggio in termini di densità è significativo: un sistema a nido d'ape in una determinata superficie può immagazzinare da due a quattro volte il numero di singoli articoli rispetto alle scaffalature cantilever che coprono la stessa area, poiché lo spazio verticale viene utilizzato completamente senza spazi inutili tra i livelli dei bracci. Ogni posizione del canale è una posizione di inventario discreta con un indirizzo assegnato, consentendo il monitoraggio a livello di pezzo basato su codice a barre o RFID, impossibile in un ambiente a sbalzo in cui più pezzi condividono un braccio.

Il compromesso è l’inflessibilità nelle dimensioni del compartimento. Ciascun canale è dimensionato per un intervallo di sezioni trasversali specifico. Una struttura che immagazzina un'ampia varietà di profili di materiali (barre quadrate, tubi tondi, strisce piatte) richiede un mix di dimensioni di canale proporzionalmente complesso e l'aggiunta di nuovi profili di materiali può richiedere sezioni di telaio aggiuntive anziché il semplice riposizionamento del braccio. I sistemi a nido d'ape sono più produttivi nei centri di servizio dei metalli, nei magazzini di distribuzione e nelle operazioni di fabbricazione con profili di inventario stabili e ben definiti e un'elevata frequenza di prelievo.

Lo stoccaggio a nido d'ape è anche l'architettura di base per la maggior parte dei sistemi automatizzati di recupero di carichi lunghi, in cui la griglia di canali funge da supporto di stoccaggio e un carrello della macchina gestisce automaticamente l'estrazione e la consegna.

Soluzioni automatizzate per lo stoccaggio di carichi lunghi

I sistemi di stoccaggio automatizzati per carichi lunghi (ALSS), a volte chiamati sistemi di stoccaggio automatizzati di tubi o barre, combinano una struttura di stoccaggio analogica a nido d'ape o a sbalzo con un meccanismo di recupero controllato da computer che individua, estrae e consegna un fascio o una lunghezza specifica a una stazione di uscita designata senza l'intervento dell'operatore nella zona di stoccaggio. L'operatore interagisce solo nel punto di uscita, eliminando il tempo e il rischio associati alla navigazione di un carrello elevatore attraverso una corsia di scaffalature per individuare ed estrarre un pezzo specifico.

I vantaggi operativi si articolano in tre dimensioni:

• Efficienza del lavoro: Un singolo operatore alla stazione di uscita può gestire il flusso di materiale che altrimenti richiederebbe due o tre operatori di carrelli elevatori che lavorano nelle corsie di stoccaggio. Nelle operazioni su più turni, la sola riduzione del costo della manodopera garantisce in genere il recupero dell'investimento entro 18-36 mesi su installazioni medio-grandi.
• Densità di stoccaggio: Poiché vengono eliminate le corsie per la navigazione con i carrelli elevatori, i sistemi automatizzati possono immagazzinare materiale a densità superiori del 60-80% rispetto alle equivalenti installazioni manuali a sbalzo nello stesso ingombro dell'edificio.
• Precisione dell'inventario: Ogni estrazione e reso viene registrato dal software di gestione del magazzino (WMS) del sistema. La verifica basata sul peso o sulla lunghezza presso la stazione di uscita garantisce che sia stato recuperato il materiale corretto e che i record di inventario siano aggiornati in tempo reale: un livello di precisione che le operazioni manuali non possono sostenere in modo coerente.

I sistemi automatizzati rappresentano un investimento di capitale significativo e sono più giustificabili in strutture con elevati volumi di prelievo giornalieri, scorte di materiali costose o difficili da reperire dove gli errori sono costosi o mercati del lavoro in cui gli operatori qualificati di carrelli elevatori sono scarsi o costosi. Per l'automazione della lamiera e del materiale piatto, ns sistemi automatizzati di stoccaggio lamiere offrono gli stessi principi di densità e recupero di precisione applicati ai formati di materiale piatto.

Criteri chiave di selezione: una matrice decisionale

La maggior parte delle strutture non necessita del sistema più sofisticato disponibile, bensì del sistema che meglio si adatta al proprio profilo operativo specifico. Quattro variabili guidano la decisione di selezione:

Una pratica scorciatoia di selezione: se la tua attività recupera materiale più di 15-20 volte per turno e gli errori di precisione sono costosi, valuta i sistemi automatizzati. Se la frequenza di recupero è inferiore e il mix di inventario cambia frequentemente, le scaffalature a sbalzo offrono la migliore combinazione di capacità, flessibilità ed efficienza del capitale. Per la maggior parte delle operazioni di stoccaggio, fabbricazione e distribuzione dei metalli, il ns lungo rack di stoccaggio del materiale La gamma copre le configurazioni cantilever e strutturali che soddisfano la più ampia gamma di esigenze di stoccaggio industriale.

Spazio sul pavimento e spazio verticale: calcolo del ROI

Il ritorno sull'investimento per le scaffalature per carichi lunghi è dimostrato più chiaramente convertendo lo spazio liberato dalle scaffalature in un valore in dollari per metro quadrato e confrontandolo con il costo annualizzato del sistema.

Consideriamo lo scenario tipico di un centro servizi metalli: un magazzino di 2.000 m² di cui 600 m² sono attualmente occupati da scorte di materiali lunghi accatastati a terra. L'installazione di scaffalature cantilever bifacciali in un'area di 200 m² (quattro file di scaffalature con corridoi di accesso) può ospitare lo stesso volume di materiale che in precedenza richiedeva 600 m², recuperando 400 m² di superficie utilizzabile. Con un canone di locazione di un capannone industriale di 80 dollari per m² all'anno, lo spazio recuperato rappresenta una riduzione annua dei costi di superficie pari a 32.000 dollari, senza contare la riduzione dei danni materiali, il tasso di infortuni più basso, i tempi di recupero più rapidi e la migliore precisione dell'inventario.

L'utilizzo dello spazio verticale complica ulteriormente questo calcolo. Un edificio industriale standard con un'altezza libera di 9 metri può ospitare scaffalature cantilever fino a 7-8 metri, impilando più livelli di bracci nello stesso ingombro sul pavimento. Una singola sezione di colonna da 6 metri con sei livelli di bracci a una distanza di 1.200 mm immagazzina il materiale in un volume verticale che richiederebbe l'impilamento a pavimento su un'area molte volte più grande.

Il calcolo del ROI per i sistemi automatizzati estende ulteriormente questo concetto: costi di manodopera ridotti, errori di recupero prossimi allo zero e una migliore velocità di rotazione dei materiali sono vantaggi operativi che si accumulano ogni anno. Per le operazioni ad alto volume che elaborano più di 500 prelievi al giorno, il costo totale di proprietà su un periodo di 10 anni spesso favorisce l'automazione rispetto al costo della manodopera corrente delle operazioni manuali a sbalzo.
